當前位置：泊頭市王朝泵業有限公司>> 產品中心>> 磁力泵系列ZCQ型自吸式磁力泵

ZCQ%e5%9e%8b%e8%87%aa%e5%90%b8%e5%bc%8f%e7%a3%81%e5%8a%9b%e6%b3%b5

ZCQ型自吸式磁力泵

ZCQ型自吸式磁力驅動泵可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位,抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套,特別是易漏、易燃、易爆液體的抽送.

生產商：泊頭市王朝泵業有限公司
銷售熱線:4006018661
0317-8316660

傳真：
郵箱：kingpump@126.com

　　ZCQ型自吸式磁力泵概述：

　　ZCQ型自吸式磁力驅動泵是根據用戶要求在CQ型磁力驅動泵的基礎上吸取國外新技術，并經過本單位工程技術人員反復研究試驗成功的新產品。采用磁傳動原理與混式結構，與普通離心泵相比，能夠體現自吸，便于遠程集中控制，實行自動化操作，故應用十分廣泛，尤其是對于那些泵的安裝位置高于液面的場合，自吸式磁力泵即為首選。

　　該泵既有CQ型磁力泵全密封、無泄漏、耐腐蝕的特點。又集自吸于一身，不需底閥和引灌水，自吸高度4米，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位，抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。

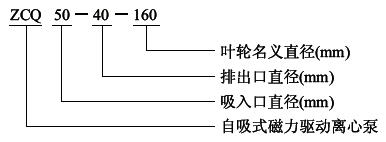

　　型號意義：

　　ZCQ型自吸式磁力泵性能參數：

型號	口徑		揚程(m3/h)	流量(l/min)	功率(kw)	轉速(r/min)	電壓(v)	自吸性能
型號	進口	出口	揚程(m3/h)	流量(l/min)	功率(kw)	轉速(r/min)	電壓(v)	(m3/分)
ZCQ20-12-110	20	12	12	3	0.37	2900	380	4
ZCQ25-20-115	25	20	15	5.4	1.1	2900	380	4
ZCQ32-25-115	32	25	15	4.8	1.1	2900	380	4
ZCQ32-25-145	32	25	25	4.8	1.1	2900	380	4
ZCQ40-32-132	40	32	20	10.8	2.2	2900	380	4
ZCQ40-32-160	40	32	32	12	4	2900	380	4
ZCQ50-40-145	50	40	25	14.4	4	2900	380	4
ZCQ50-40-160	50	40	32	13.2	4	2900	380	4
ZCQ50-32-200	50	32	50	7.8	5.5	2900	380	4
ZCQ65-50-145	65	50	25	16.8	5.5	2900	380	4
ZCQ65-50-160	65	50	32	27	7.5	2900	380	4
ZCQ80-65-125	80	65	20	50	7.5	2900	380	4
ZCQ80-65-160	80	65	32	50	15	2900	380	4
ZCQ80-50-200	80	50	50	50	18.5	2900	380	4
ZCQ100-80-160	100	80	32	100	22	2900	380	4
ZCQ100-65-200	100	65	50	100	30	2900	380	4

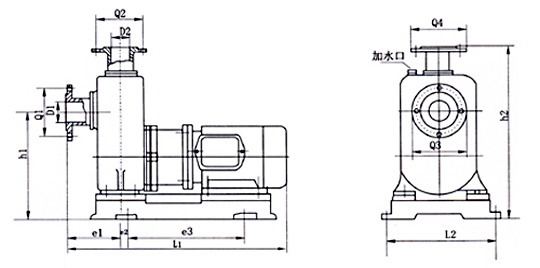

　　ZCQ型外形結構圖：

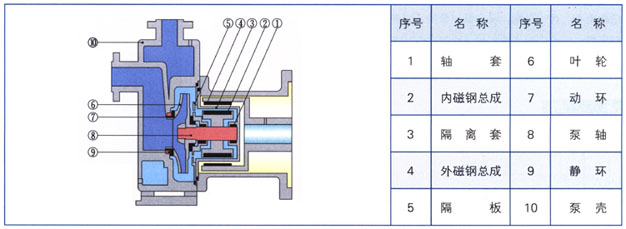

　　自吸式磁力泵結構示意圖：

　　自吸式磁力泵性能參數：

型號	D1	D2	Q1	Q2	Q3	Q4	h1	h2	e1	e2	e3	L1	L2
ZCQ20-12-100	20	12	65	55	90	80	230	320	90	0	212	400	300
ZCQ25-20-115	25	20	75	65	100	90	245	340	102	7	285	520	250
ZCQ32-25-115	32	25	90	75	120	100	245	340	102	7	285	520	250
ZCQ32-25-145	32	25	90	75	120	100	270	370	102	7	285	520	250
ZCQ40-32-132	40	32	100	90	130	120	270	375	100	25	350	610	270
ZCQ50-32-160	40	32	100	90	130	120	300	400	104	50	310	680	330
ZCQ50-40-145	50	40	110	100	140	130	300	400	104	40	310	680	330
ZCQ65-50-145	65	50	130	110	160	140	310	425	105	47	357	760	351
ZCQ65-50-160	65	50	130	110	160	140	337	467	115	115	357	870	351
